各種試作基板
Various Substrates Prototype
国内・海外の基板メーカーからお客様のご要望に合ったご提案をいたします。
コスト重視のお客様へ高品質な基板を初期費用なしで製造
リピートの基板代を安くしたい
実績

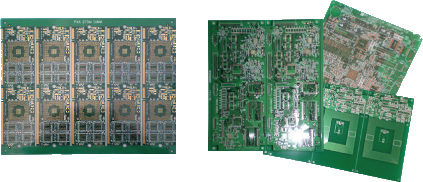

・リジット基板（片面～高多層基板）
・ビルドアップ基板（スタックビア、フィルドビア）
・IVH基板、BVH基板
・フレキシブル基板（片面～多層）、透明基板、リジットフレキ基板
・金属基板（アルミベース基板、アルミコア基板、銅コア基板）
・特殊基板（セラミック基板、テフロン基板）
・厚銅基板（～2000um）
・長尺基板、大型基板
（2層板：500ｘ1200、多層板：530ｘ970、フレキシブル基板：500ｘ2000）
用途
・マザーボード、通信機器の基地局、情報端末機器
・LED照明基板、電源基板、モーター基板
・車載製品、検査機器
・AV製品、パソコン周辺機器、アミューズメント機器
国内試作
国内試作工場（UL認定工場 リジット基板、フレキ基板）
| 基板種類 | 標準納期 | 特急納期 |
|---|---|---|
| 片面 | 1.5日 | 1日 |
| 2層 | 2日～3日 | 1日～1.5日 |
| 4層 | 4日 | 2日～3日 |
| 4層BVH | 6日 | 3日～4日 |
| 6層 | 6日 | 3日～4日 |
| 6層BVH | 7日 | 4日～5日 |
| 8層 | 7日 | 3日～4日 |
| 8層BVH | 8日 | 5日～6日 |
| 10層 | 8日 | 4日～5日 |
| 片面フレキ | 6日 | 4日～5日 |
| 両面フレキ | 7日 | 4日～5日 |
| 多層フレキ | 9日 | 7日 |
※表面処理が、Pbフリー半田レベラーや金メッキの場合は＋1日必要です。
※AOI検査、フライング検査は全数実施致します。
海外試作
海外試作工場（UL認定工場 リジット基板、フレキ基板）
| 基板種類 | 標準納期 | 特急納期 |
|---|---|---|
| 片面 | 5日 | 4日 |
| 2層 | 5日 | 4日 |
| 4層 | 6日 | 5日 |
| 6層 | 7日 | 6日 |
| 8層 | 8日 | 7日 |
| 片面フレキ | 8日 | 6日 |
| 両面フレキ | 9日 | 7日 |
| 多層フレキ | 11日以上 | 別途ご相談 |
※工場からの輸送（1～2日程）を含めての納期になります。（工場からの直送の場合）
※ガーバーデータはPM6:00まで（問合せがないデータ）
※中国工場での製造（片面の場合）： 通常（24時間）、特急（12時間）
対応エリア
関東、関西、中部、東北、中国・四国、九州など、全国どこでも対応させて頂きます。
