DXFデータとは？DXFデータの基礎と重要ポイント
1.DXFデータとは
1-1 DXFデータの概要
DXF（Drawing Exchange Format）とは、 Autodesk社が自社のCADソフト「AutoCAD」で 作成した図面データを、他のCADソフトや アプリケーションでも読み込めるように 開発された交換用ファイル形式です。
拡張子は「.dxf」で、CAD業界では 最も広く知られている標準的な図面データの ひとつです。
元々AutoCADのネイティブ形式である 「DWG」ファイルは互換性に制限がありました。 そこで、異なるCADソフト間でデータを やり取りできるように設計されたのがDXFです。 現在では、設計分野から製造分野まで 幅広い場面で活用されています。
1-2 DXFデータの特徴
1. 高い互換性
異なるCADソフト間で図面データをやり取りできる共通フォーマット。
AutoCAD以外の2D/3D CADやCAMソフト、 ビューワーソフトでも対応しているケースが多い。
2. テキストベースの構造
DXFファイルは基本的にASCIIテキスト形式で記録され、 座標や属性が文字データとして保持されている。
テキストエディタで開いて内容を確認、 修正することも可能。
バイナリ形式のDXFも存在するが、 主流はテキスト形式。
3. 2Dデータでの利用に強い
線分、円、文字、寸法、レイヤー情報などを 忠実に保持できる。
3Dデータも保存可能だが、STEPやIGESのような 3D特化フォーマットほどは向いていない。
4. データ容量が大きくなりやすい
テキストで全ての情報を保持するため、 DWGなどのバイナリ形式に比べると ファイルサイズが大きくなる傾向がある。
5. 長年の利用実績
1980年代から利用されており、 設計・製造の現場で標準的な 交換フォーマットとして定着。
長期的なデータ保存や図面共有に 適している。
2. DXFファイルとは
CADを用いた設計業務では、ソフトごとに 独自のファイル形式が存在します。 ところが、異なるソフト同士ではデータを そのまま共有できないことが多々あります。 こうした問題を解決するために生まれたのが 「DXFファイル」です。
DXF（Drawing Exchange Format）は、 Autodesk社がAutoCAD向けに開発した 図面交換用フォーマットであり、 今もなお業界で広く使われています。
2-1 ファイル形式とは
ファイル形式とは、データをどのように保存・ 記録するかを定めたルールのことです。
文章なら「.docx」や「.pdf」、写真なら「.jpg」や 「.png」といった形式があるように、 CADの世界でも「DWG」「DXF」「STEP」など 複数の形式が存在します。
DXFは、これらの中でも特に互換性の高いフォーマット として位置付けられます。 AutoCADの標準形式「DWG」は便利ですが 閉じた形式であるため、他ソフトとの やり取りに不便でした。 その解決策として設計されたのがDXFです。
2-2 ファイル形式が違うとどうなる？
もし取引先が異なるCADを使っていたらどうでしょう。 形式が合わなければ、図面が開けなかったり、 寸法やレイヤー情報が欠落したりすることがあります。
DXFは、こうした“言語の違い”を埋めるための 共通フォーマットです。異なるソフトでも 読み書きできるように設計されているため、 設計から製造までデータをスムーズに受け渡せます。
2-3 DXFファイルの用途
DXFは業務の現場で幅広く利用されています。 代表的な用途は以下のとおりです。

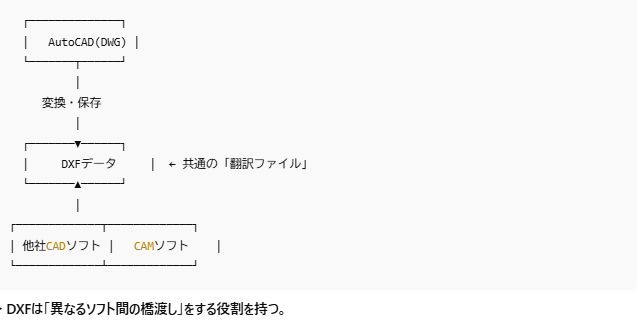

CAD間のデータ交換
CADソフトはメーカーごとに 独自の形式を持っています。 例えば、AutoCADの「DWG」や、 他社CADの独自形式はそのままでは 互換性がありません。
そこで役立つのがDXFです。
DXFは「共通言語」として機能し、 異なるCAD間でも図面データを読み書き可能にします。 これにより、設計者同士が使用するCADが違っても、 同じ図面を問題なく扱えるため、 スムーズな情報共有とコラボレーションが実現します。
CAMや加工機の入力
製造現場では、CADで設計された図面を そのまま生産に活用することが少なくありません。
DXFは、CAM（Computer Aided Manufacturing） ソフトや、レーザー加工機・NC工作機械などの 入力データとしても利用されます。
線や円といった図形情報が座標データとして 明確に記録されているため、 加工機が正確に動作できるのです。 これにより、設計から加工への移行が スムーズになり、製造効率が大幅に向上します。
設計から製造への橋渡し
設計者が描いた図面は、 製造部門や外注先にも共有されます。 このときDXF形式を利用すれば、 相手が使用するCADや加工機の種類に左右されず、 誰でも正しく図面を再現可能です。
つまりDXFは、「設計」と「製造」をつなぐ 共通フォーマットとしての役割を果たします。 これにより、認識のズレや変換エラーを最小限に抑え、 製造現場での手戻りを防ぐことができます。
簡易なアーカイブ
DXFはテキストベースであるため、 ファイル内容を長期的に保持しやすい特徴があります。
独自形式のファイルは、対応するソフトがなければ 開けなくなるリスクがありますが、 XFなら多くのソフトが対応しているため、 **将来的に図面を確認・再利用する「 簡易アーカイブ」**としても優秀です。
設計の履歴を残す、古い図面を将来の参考にする―― そんな場面でもDXFは頼れる存在となります。

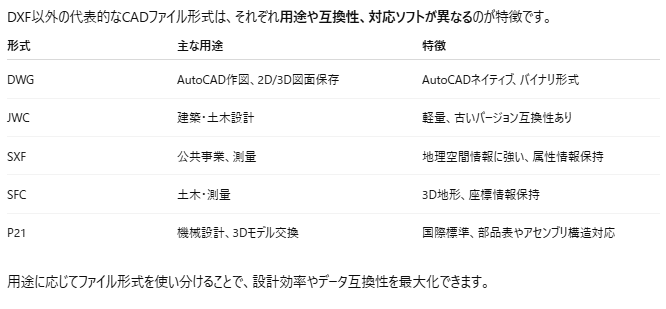

3. DXF以外のCADファイル形式
CADにはDXFのほかにもさまざまな ファイル形式が存在します。 それぞれの形式は、設計の用途やソフトウェアの互換性 、 データ構造に応じて特徴があります。 ここでは代表的な5つの形式を詳しく解説します。
3-1 DWG
DWG（Drawing） は、AutoCADのネイティブ形式で、 CAD業界で最も広く使われているファイル形式です。
特徴
- 図面データを効率的に保存できるバイナリ形式
- 2D図面だけでなく3Dモデルも保存可能
- AutoCAD以外のCADでもサポートされることが多いが、完全互換ではない
用途
- AutoCADでの作図、編集
- 企業間でのDWG対応CAD同士のデータ交換
3-2 JWC
JWC（Jw_cad形式） は、日本国内で広く使われる 2D CAD「Jw_cad」の標準ファイル形式です。
特徴
- 日本の建築・土木業界で利用されることが多い
- 軽量で扱いやすく、古いバージョンとの互換性が比較的高い
- 主に2Dの線画・寸法・文字情報を保存
用途
- 土木設計、公共事業用図面の交換
- 地図データや測量データのCAD連携
3-3 SXF
SXF（Scalable Vector Graphics for CAD、 またはStandard eXchange Format） は、 日本の公共測量・地図作成向けに 開発されたCAD交換用形式です。
特徴
- 地理空間情報（地図・測量データ）との互換性が高い
- レイヤー構造や属性情報を保持できる
- 国土交通省などの公共事業で標準形式として利用
用途
- 土木設計、公共事業用図面の交換
- 地図データや測量データのCAD連携
3-4 SFC
SFC（Survey File CAD） は、土木・建設業界で 利用される測量データ向けCADファイル形式です。
特徴
- 地形データや土木構造物の座標情報を保持
- 測量や道路設計の3Dモデリングに適している
- SXFと同様に公共事業で多用
用途
- 測量データのCADへの取り込み
- 道路設計や土木工事の基礎図作成
3-5 P21
P21（STEP-File, ISO 10303-21） は、 国際標準化されたCADデータ交換形式で、 主に3Dモデルのやり取りに使用されます。
特徴
- 3D形状情報だけでなく、材料・寸法・アセンブリ構造なども保存可能
- 国際標準規格に準拠しており、異なるCAD間での互換性が高い
- 部品表や機械設計データの交換に向いている
用途
- 機械設計、製造業における3Dモデル交換
- 海外企業との設計データ共有
4. DXFデータのメリット・デメリット
DXFはCAD図面の共通言語として広く使われていますが、 万能というわけではありません。 ここでは、DXFデータのメリットとデメリットを整理し、 利用シーンごとの注意点も含めて解説します。
【メリット】
4-1. 高い互換性
DXFの最大の強みは、異なるCADソフト間で データをやり取りできる高い互換性です。
もともとAutoCADの図面交換を目的に 開発された形式ですが、現在ではほぼすべての 主要CADがDXFの入出力に対応しています。
この互換性により、設計部門で作成したデータを 製造部門や外注業者にそのまま渡せるため、 ソフト環境の違いによる情報断絶を防げるのです。
たとえば、AutoCADで設計した配線図を、 別のCADソフトや加工機のCAMツールで そのまま開くことができます。
4-2. テキスト形式で扱いやすい
DXFはテキストベースのファイル形式で、 中身を直接確認・編集できる点も大きな利点です。
一般的なテキストエディタで開けば、 図形要素が座標情報として記述されているのが分かります。
これは、不具合調査やデータ変換時の トラブル対応に非常に役立ちます。
たとえば、読み込みエラーが発生した際に、 該当箇所を手作業で修正したり、 不要な要素を削除したりすることが可能です。
つまり、ブラックボックス化せず、 技術者が中身を理解して制御できる形式といえます。
4-3. データの軽さ
DXFは基本的に2Dデータを中心とした構造で、 比較的軽量なファイルとして扱いやすいのも 特長です。
製造現場や設計レビューなどで、 複数人が同じ図面を扱う際にも、 データ転送や共有がスムーズに行えます。
また、古いハードウェア環境でも開けることが多く、 機器スペックに依存しにくい点も実務上の強みです。
ネットワーク経由でのファイル共有や クラウドストレージへの保存にも適しています。
4-4. 歴史的に利用実績が多い
DXFは1980年代から利用されており、 長い歴史と豊富な利用実績を誇ります。
この実績は、過去のデータ資産を 現在でも活用できる大きな理由です。
特に製造業では、数十年前の設備や データ形式を今なお活用するケースが多く、 DXFはその橋渡しとして機能しています。
「古い図面を読み込んで再設計する」 「過去の治具データを再利用する」 といった場面でも、DXF形式なら 高確率で対応可能です。
つまり、時間を超えて資産を維持できる フォーマットといえます。
【デメリット】
4-5. 情報の欠落が起こりやすい
DXFは互換性を重視した形式のため、 特定のCAD固有情報（3D要素、属性情報、レイヤ設定など） が欠落する場合があります。
特に3Dモデルや寸法スタイル、注釈などは正確に 再現されないことが多く、 他CADに読み込むと一部が省略されることもあります。
そのため、正確なデータ移行を求める場合は、 補足資料やスクリーンショットを併用する などの工夫が必要です。
4-6. バージョンの互換性の問題
DXFには複数のバージョンが存在し、 古いCADが新しいDXFを開けないことがあります。
AutoCADのバージョンアップに伴って DXF仕様も更新されるため、受け渡し先の CAD環境を確認して保存形式を選ぶことが重要です。
現場では「R12形式」「R2000形式」など、 あえて古いDXFで保存する慣習が いまだに根強く残っています。
バージョン管理を誤ると、図面が正しく表示されない トラブルにつながるため注意が必要です。
4-7. ファイルサイズが大きくなりやすい
テキスト形式という特性上、DXFはデータ量が多くなると ファイルサイズが膨らみやすい傾向があります。
複雑な形状や多レイヤ構成の図面を扱う場合、 バイナリ形式（DWGなど）よりも 数倍の容量になることがあります。
特にメール添付やクラウド共有時にアップロード時間が かかるなど、運用上の負荷が発生する点は デメリットといえます。
4-8. 編集がしづらい場合がある
DXFは中立形式であるがゆえに、 完全な編集機能を保証しないという弱点があります。
CADソフトによっては、 DXFをインポートした際に一部の図形が分解され、 元の構造（ブロックや属性情報）が 失われてしまうこともあります。
そのため、修正や追記を行う際には、 ネイティブ形式（DWGやSXFなど）で 再保存してから編集するのが望ましいです。

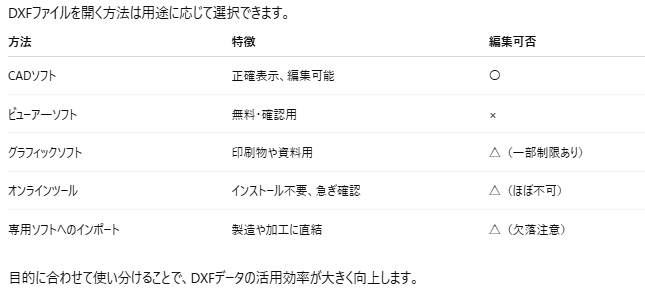

5. DXFを開く方法
DXFはCAD図面の共通形式として 広く使われていますが、 用途や目的に応じて開き方はさまざまです。 ここでは、代表的な5つの方法を詳しく解説します。
5-1 CADソフトを開く
最も基本的な方法は、CADソフトを 使って直接開くことです。
対応ソフト例：AutoCAD、Jw_cad、BricsCAD、DraftSight
メリット
- 線や文字、レイヤー情報を正確に表示可能
- 編集も可能
注意点
- ソフトが有料の場合が多い
- バージョンによっては互換性の 問題が生じる場合がある
5-3 グラフィックソフトで開く
Adobe IllustratorやCorelDRAWなど、 グラフィックソフトでDXFを開く方法もあります。
メリット
- 図面を印刷物やプレゼン資料用に加工しやすい
- ベクター情報として活用可能
注意点
編集機能は基本的に制限されている
5-4 無料オンラインツールで開く
インストール不要でDXFを確認できる オンラインツールも便利です。
代表的ツール：ShareCAD、AutoDesk Viewer、 Online DXF Viewer
メリット
- ソフトを持っていなくてもブラウザ上で表示可能
- 外出先や急ぎの確認に便利
注意点
- 編集は制限される場合が多い
- 機密情報を含む場合はクラウドに アップロードするため注意
5-5 専用ソフトにインポートする
DXFは他のソフトにインポートして利用することもできます。 たとえば3Dモデリングソフトや 製造支援ソフトに取り込む場合です。
利用例
- CAMソフトで加工用データとして利用
- 3D設計ソフトに2D下絵としてインポート
メリット
設計から製造までのワークフローで直接活用できる
注意点
ソフト間の互換性によって一部情報が欠落することがある
まとめ
DXFは、設計から製造までの情報の橋渡しとして 活躍するCADフォーマットです。
互換性の高さと扱いやすさ
製造現場や社内外での活用幅
長期保存に強い信頼性
これらを理解し、メリット・デメリットや開き方、 他形式との違いを把握して活用することで、 設計・製造の効率化とデータ活用の 最大化が可能になります。
