サービス紹介

Electronic Equipment Developmente and Aid


  • 電子機器の開発から完成品まで一貫した設計・製造サービスの提供
  • 経験豊富で優秀な開発経験者や回路設計・ソフト開発者が在籍
  • 有資格者によるプリント基板の設計
  • 高品質なプリント基板を短納期で製造が可能
  • 一枚からでも大丈夫、熟練者による手付け実装
  • 国内外のUL認定工場で量産製造、高品質で魅力な低価格を実現
  • ISO認定工場で最新設備で実装、工場監査も対応
  • 目的に合った検査機を設計・製作
  • 試作から量産までの各種製品の組み立てが可能
  • 即日出荷致します、メタルマスクの製作
  • 国内外の生産拠点で多品種のハーネス加工を実現
  • 樹脂加工、金属加工は設計から製作まで対応

電子機器開発/開発支援

電子機器の受託開発・設計を得意とした総合商社でございます。
創業してから一貫してお客様に良質な製品とサービスを提供する日本一の営業会社として
高い技術力と高品位な開発サービスを心がけています。
また、開発のスピードアップやコストダウンなど分野を問わず
お答えするが私たちの役目だと考えます。

仕様書作成客先要求仕様確認と仕様書作成
デザイン開発企画開発からトータルデザイン
筺体設計構造設計、ケース設計、ユニット設計
ソフト開発動作プログラム設計、ファームウェア設計
ハード開発電子回路設計、部品選定
アートワーク設計プリント基板設計、動作シュミレーション
試作品作成試作基板作成、部品調達、部品実装
試作品評価、解析ソフト書き込み作業、試作品の評価
実機動作確認実機動作確認、客先立合い検査
設計検証、設計変更動作試験での不具合箇所の修正
量産試作量産用試作基板、部品調達、部品実装、検査、組立て
信頼性試験環境試験、耐久試験、信頼性試験の実施、データー提出
量産対応国内、海外にて量産開始

※新規のお客様へ、お得なキャンペーンをやっておりますので
 お気軽にお声掛けください。


アートワーク設計(プリント基板の設計)

ガーバーデータ、シュミレーション、設計経験が豊富、デジタル回路、アナログ回路、

プリント基板設計の流れ

回路図、ネットリスト、部品登録、外形作成、部品配置、配線設計、検図、CAM出力、基板製造、検査

各種試作基板製作

格安、高品質、各種プリント基板

国内工場、海外工場で製造、短納期!1日~、海外工場でイニシャルフリー

各種試作実装

各種量産基板製作



◆国内、海外の工場で製造◆

試作から量産へ短納期重視の国内工場か、イニシャル費が安いコスト重視の海外工場か
お客様のニーズをヒアリングして「納期・コスト・生産能力」でご回答いたします。

国内外とも、UL認定工場にて高品質の基板を提供いたしております。

製造実績基板:片面基板、両面基板、高多層基板、ビルドアップ基板、フレキ基板、
リジットフレキ基板、金属基板(アルミ、銅)

量産基板が2日~製造が可能

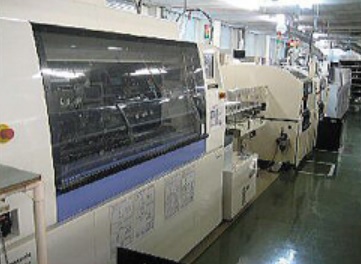

各種量産実装



◆電子部品の調達から量産実装◆

【対応部品サイズ】
0402サイズの部品からBGA・CSPの基板まで

【対応基板】
リジット基板、フレキ基板、金属基板、大型基板、長尺基板も対応

【実績】
車載製品、LED照明機器、産業機器、医療機器、アミューズメント機器

※ISO認定工場、UL認定工場指定

各種検査機


製品組立


◆配線加工から製品組込み、検査◆

筐体への基板組込み、ハーネスケーブル加工、検査、梱包、出荷まで一貫製造可能


メタルマスク製作


◆即日出荷・月曜日~土曜日◆

当日午後2時までのご承認で製作と出荷

加工方法:アディティブ、レーザー加工、エッチング

各種ハーネス/ケーブル加工


フローパレット設計・製作


基板実装用のパレットの設計・製作を行っています。

材質については、各種メーカーの対応が可能です。

筐体/ケース 設計・製作

試験装置や治具、計測器、制御盤、PCケースなど
様々な分野の製品を取り扱った実績がございます、一度ご相談下さい。

樹脂筐体や板金筐体など幅広く、設計・製造いたします。
試作や少量製造は勿論ですが、
切削加工、簡易金型、本金型など製造台数にあわせて対応致します。
3Dプリンタによるモデリングも短時間で可能。

対応エリア

関東、関西、中部、東北、中国・四国、九州など、全国どこでも対応させて頂きます。
