メタルマスク製作
Metal Mask Production
メタルマスク製作
ご要望に合わせ、様々な形状や加工に対応いたします。
| 納期 | 即日出荷 （メタルデータPM2:00までの検図承認で、当日出荷） 土曜日製作・出荷も可能です。 |
|---|---|
| 加工/特徴 | ☆エッチング☆ ・1オーダーで多量に作製する場合に適しています ・開口数が多い場合にコストパフォーマンスを発揮します ☆レーザー☆ ・短納期で高精度を実現したメタルマスク ・柔軟な納期対応が可能です ・シャープな開口形状、ペーストの通過性に優れています ☆アディティブ☆ ・1オーダーで多量に作製する場合に適しています ・開口数が多い場合にコストパフォーマンスを発揮します |
| オプション | ・スーパーファイン処理 ・ハーフエッチング加工 |
中古メタルマスク枠の回収サービス
何年も使用されないで倉庫の隅で眠っていませんか？
メタルマスクの回収については、弊社担当営業にお声掛けください。
枠寸法一覧表（D:薄枠サイズ10mmなどもあります）
| サイズ | Ａ | Ｂ | Ｃ | Ｄ |
|---|---|---|---|---|
| 320 × 320 | 320 | 320 | 20 | 15 |
| 360 × 460 | 360 | 460 | 30 | 20 |
| 450 × 450 | 450 | 450 | 30 | 20 |
| 550 × 600 | 600 | 550 | 40 | 25 |
| 550 × 600 | 600 | 550 | 40 | 30 |
| 550 × 650 | 650 | 550 | 40 | 25 |
| 550 × 650 | 650 | 550 | 40 | 30 |
| サイズ | Ａ | Ｂ | Ｃ | Ｄ |
|---|---|---|---|---|
| 580 × 800 | 800 | 580 | 35 | 30 |
| 650 × 680 | 680 | 650 | 35 | 30 |
| 650 × 750 | 750 | 650 | 40 | 30 |
| 760 × 860 | 860 | 760 | 40 | 30 |
| 700 × 1000 | 1000 | 700 | 40 | 40 |
| 700 × 1000 | 1000 | 700 | 50 | 30 |
ビックマスク
レーザー加工によるLEDなどの長尺基板用（1,000mm以上）のマスクも可能にしました。

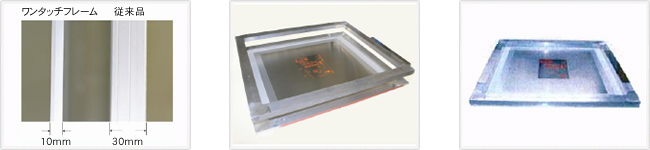

省スペース ワンタッチフレーム
特徴
（1）保管スペースが3分の1になります。
（2）ワンタッチでメインのフレームと固定できます。
工具・治具は一切必要ありません。
（3）重さも従来と変わりなく、版の持ち運び、セットが容易に行えます。
（4）薄くても従来通りのテンションが得られます。
表面加工
開口部壁面の表面粗さ
| 算術平均高さ （Ra） | 最大高さ （Ry） | プラス点平均粗さ （Rz） | 凹凸の平均感覚 （Sm） | |
|---|---|---|---|---|
| YAG | 0.7472μm | 7.4400μm | 4.4860μm | 58.7019μm |
| YAG＋スーパーファイン | 0.4043μm | 2.8100μm | 2.5060μm | 21.9039μm |
| ファイバーレーザー | 0.4989μm | 3.3990μm | 2.1414μm | 25.3630μm |
| ファイバー＋スーパーファイン | 0.2683μm | 2.2757μm | 1.4860μm | 33.3925μm |
| アディティブ（参考用） | 0.1945μm | 1.3395μm | 0.7923μm | 30.6018μm |
スーパーファインとは電解研磨により開口壁面をなめらかにする工法
※開口位置精度のデータについてはお問い合わせ下さい。
対応エリア
関東、関西、中部、東北、中国・四国、九州など、全国どこでも対応させて頂きます。
