プリント基板（PCB）の納期は、開発スケジュールを大きく左右する要素です。何をもとにプリント基板の納期が設定されるのか気になる方も多いでしょう。この記事では、プリント基板の納期は何で決まるのか、短納期で依頼するためのポイントも交えながら解説します。

1.プリント基板の納期は何で決まる？

プリント基板の納期は、基板の仕様や依頼内容、製造場所など複数の要素によって決まります。希望納期に近づけるために、プリント基板の納期を左右するポイントを4つ見てみましょう。

1）基板の層数・サイズ・加工内容

基板の層数が多いほど、積層や穴あけ、めっき工程が複雑になるため、納期が長くなりがちです。また、基板サイズが大きい場合や、ビルドアップ、アルミ基板、柔軟基板などの特殊加工が必要な場合も、納品までの時間がかかります。また、最小パターン幅や穴径の微細化も、納期に影響するポイントです。

2）試作か量産か

試作品は少量で生産することもあり、短納期を実現できる可能性が高いです。一方の量産品は、工程の最適化によりコストを引き下げられますが、特に初回立ち上げ時には準備期間が必要で納期が長引く傾向にあります。なお、試作から量産に移行する際は、試作時の知見を活かして納期を短縮できる可能性があります。

3）部品実装や部品調達の有無

基板製造のみの場合と比較して、部品実装まで依頼すると、納期が延びる場合が多いです。特に部品調達が必要な場合は、さらに納期が長くなる可能性が高まります。在庫がそろっていない場合や、海外情勢の影響を受けると、納品までに長期間を要するでしょう。

4）国内製造か海外製造か

国内製造はスムーズにコミュニケーションを取りやすいほか、輸送時間も短く、短納期につなげやすいです。一方の海外製造は、輸送時間や通関の影響により、国内製造と比べて数日～1週間以上の納期が追加される可能性が高いでしょう。ただし、国内製造と比較してコストを抑えやすいことはメリットです。

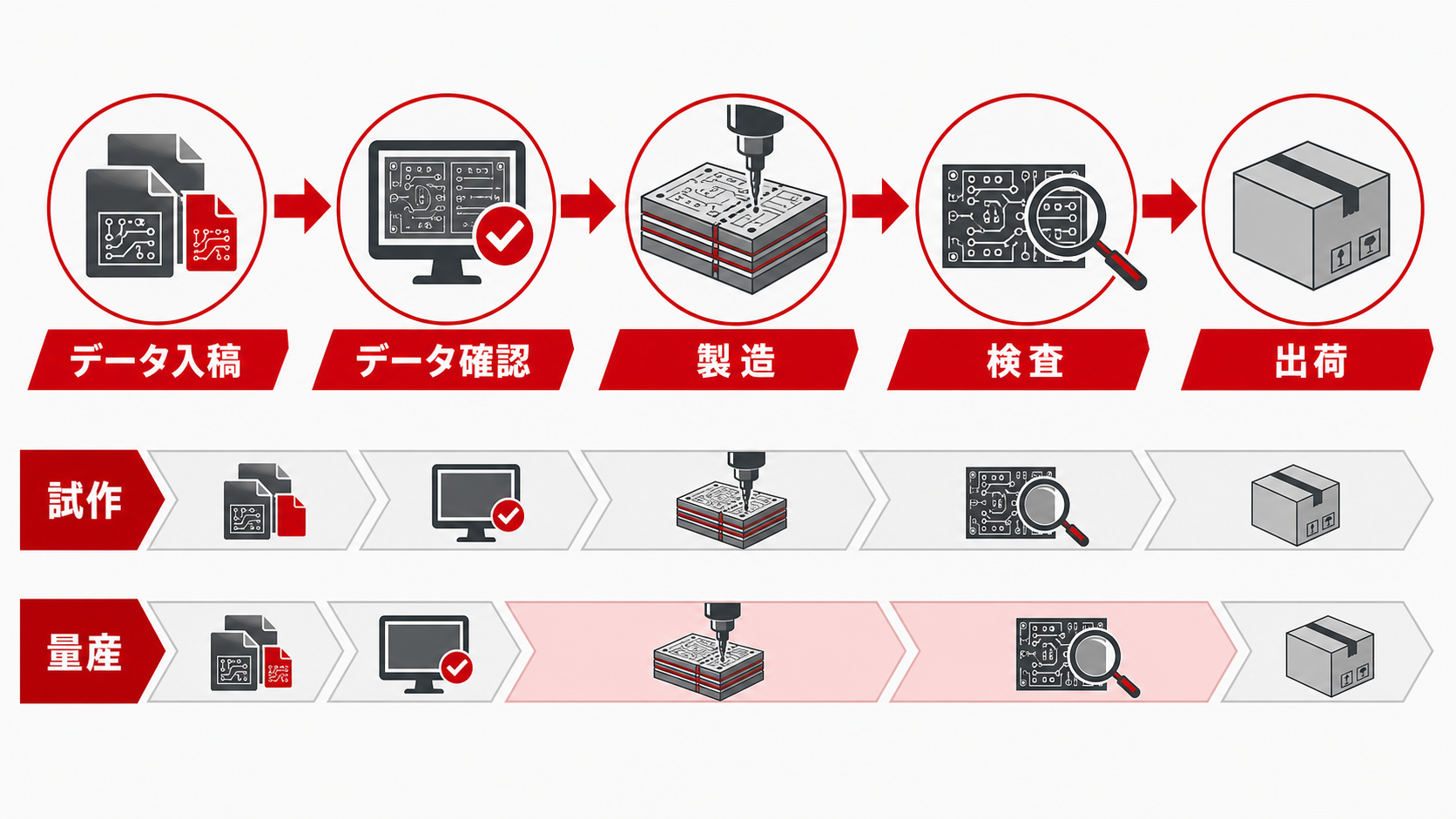

2.プリント基板の納期目安

ここでは、プリント基板の納期目安をご紹介します。ただし、プリント基板の納期はメーカーや仕様によって異なるため、見積もりを依頼する際に各社の納期を細かく確認しましょう。

・基板製造のみの場合

基板製造の場合、試作や少数ロットを依頼する際の納期は、2層基板で最短1～2日です。標準的な仕様で3～7日程度、4～6層で4～9日程度、10層以上はさらに納期が長引くでしょう。量産の場合は3週間前後が納期の目安となりますが、安定生産に入れば、さらに短縮できる可能性があります。

・部品実装まで依頼する場合

部品実装まで依頼する場合は、製造のみに比べて実装工程と部品調達分が追加されるため、納期が長引く場合が多いです。試作で1週間程度、量産ではさらに調整期間が必要となります。業者に部品在庫があれば、納期を短縮することも可能です。

・試作と量産で納期が変わる理由

試作は少量生産のため、比較的短納期で対応できる場合が多いです。一方で、量産は生産数量が多くなるほか、部品調達や生産計画の調整が必要となるため、試作より納期が長くなる傾向があります。

ただし、納期は基板の仕様や製造条件によって大きく異なるため、事前にメーカーへ確認することが重要です。

3.プリント基板の納期が遅れる主な原因

プリント基板の納期が遅れる原因の多くは、準備不足にあります。ここでは、納期が遅れる具体的な原因について、3つのポイントから解説しましょう。

1）設計データやガーバーデータに不備がある

基板製造の最初の工程であるCAM編集やデータ確認で、設計データやガーバーデータの不備が発覚すると、メーカーの確認作業が必要になり、製造がストップします。「ドリルデータの欠落や穴位置のズレがある」「シルク印刷の位置ズレがある」などが主な不備の例です。

2）部品表や実装データが不足している

部品実装を依頼する場合、部品表や座標・回転情報といった実装データが不足していると、納期が長引く原因になります。また、部品の型番を誤って記載していたり、在庫が不足していた場合の代替品指定を行っていなかったりすると、調達工程での確認作業が増えて納期が長引く場合が多いです。

3）長納期部品・特殊仕様が含まれている

調達が難しい部品の使用や、特殊な仕様を指定する場合は、納期が長引きやすいです。特定部品の生産が終了していたり、原材料が不足していたりすると、遅延の可能性が高まるでしょう。地政学的なリスクによって物流が滞ったり、半導体不足が深刻化していたりするケースでは、納期遅れがさらに深刻化しやすいです。

特殊仕様の一例としては、高多層や特殊材質の使用、インピーダンス制御、ビルドアップ構造などが挙げられます。また、特殊加工は製造ラインの段取り変更が必要となり、標準品よりも納期が長引きやすいです。

4.プリント基板を短納期で依頼するために準備すべきこと

先述したように、プリント基板の納期遅れが発生する原因の多くは準備不足です。裏を返せば、入念な準備を行えば、短納期での依頼を実現できます。ここでは、プリント基板を短納期で依頼するためのポイントを3つご紹介します。

ポイント1｜必要データを事前にそろえる

必要データをあらかじめ用意することが、短納期を実現する第一歩です。具体的には、次のようなデータをそろえると良いでしょう。

＜事前にそろえると良い必要データの一例＞

• Gerberデータ一式
• BOM表
• Pick & Placeデータ
• 基板仕様書

特にGerberデータやBOM、Pick & Placeデータは、短納期を実現するために不可欠です。事前にDRCツールなどを活用すると、不備をなくせるため、確認待ちにかかる時間を削減できます。

ポイント2｜仕様・数量・希望納期を明確にする

発注時に、希望する仕様や生産する数量、そして希望納期を明確に提示することが重要です。可能であれば複数の業者に見積もりを依頼して、コストと納期を比較しましょう。コストよりも納期を重視する場合は、追加料金を支払って「特急オプション」を利用するのも有効です。

ポイント3｜代替部品の可否を決めておく

長納期部品が発生する場合に備えて、代替部品の可否を事前に決めておきましょう。メーカーと情報を共有し、在庫状況の事前確認を行ったり、状況に応じて自己調達したりする対策も有効です。これにより部品の調達待ちにかかる期間を最小限に抑えられ、納期を縮められる可能性が高まります。

まとめ

プリント基板の納期は、仕様や依頼内容によって大きく変わります。設計データや部品情報の事前準備、業者との密な連携により、納期を大幅に短縮することも可能です。この記事を参考に、開発スケジュールを効率的に管理していただければ幸いです。
