PCBレイアウトは、電子機器の性能を左右する重要な工程です。しかし、PCBレイアウトについて学んでも、その役割や基本ルールがよくわからないという方が多いかもしれません。この記事では、PCBレイアウトを効率的に設計するコツなど、PCBレイアウトの基本をわかりやすく解説します。

PCBレイアウトとは

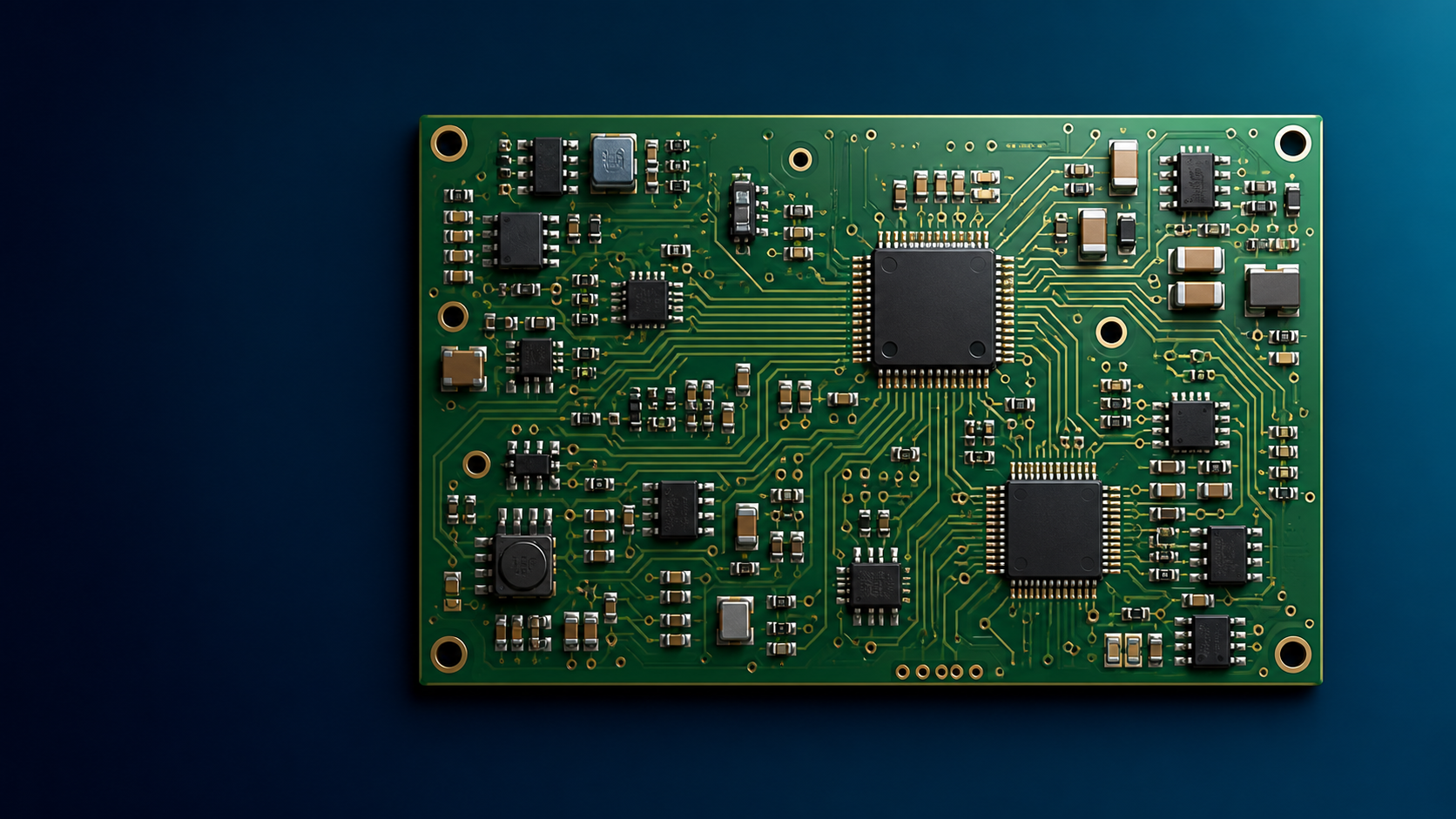

PCBレイアウトとは、事前に設計した回路図に基づいて、電子部品の配置・配線をプリント基板上に設計する工程です。回路図は“回路の理論的な接続”を示しますが、PCBレイアウトでは“実際の基板上における部品配置や配線経路”を決定します。

PCBレイアウトは、電気的性能の確保やノイズ低減に役立つため、製品の品質を向上させる上で重要な工程のひとつです。また、製造上の制約を考慮しながらPCBレイアウトを最適化することにより、ショートなどの重大なトラブルを防ぎやすくなるほか、量産化に向けた製造効率も高められます。

回路図（回路設計）とPCBレイアウトの違い

回路図（回路設計）とは、電子回路の理論的な構成を示すものです。部品間の電気的接続や機能を中心に設計されることが特徴で、部品の物理的な位置関係や配線の長さは考慮しません。

一方のPCBレイアウトは、回路図を基に基板上の部品設置や配線を決定する工程です。基板のサイズや層数、配置スペース、配線の引き回し方など、より詳細な項目を決定します。

例えば回路図の場合、配線パターンは単純な線で示されることが一般的です。PCBレイアウトの工程では、この線をノイズや発熱を考慮した配線パターンに変換して配置します。

PCBレイアウトの役割

PCBレイアウトの主な役割は、回路設計を物理的な基板に変換し、信号品質や製造効率を向上させることです。

回路設計からPCBレイアウトに変換する工程では、電子部品の配置や配線の引き回しを工夫することにより、回路が仕様で定められた機能を果たせるように調整します。さらに、信号の歪みやノイズを最小限に抑える工夫を徹底することにより、信号品質を向上させます。

例えば、高速信号では、配線の長さを揃えたり、インピーダンス（交流回路における電気的な流れにくさ）を制御したりすることが、品質向上のポイントです。また、自動実装機に対応する部品配置や、製造コストを最小化するための層数・材料の選定により、製造時・量産時の効率化やコスト削減を実現できます。

良いPCBレイアウトの定義

先述したとおり、PCBレイアウトは品質や製造効率を向上させるために重要な工程です。PCBレイアウトの質を高めることが、製品そのものの品質向上につながります。そのための“良いレイアウト”の定義としては、次の4点を挙げられます。

＜良いPCBレイアウトの定義＞

• 電気的性能を最適化できている
• 製造や量産化が容易である
• 熱管理ができている
• 低コスト化を実現できている

ノイズやクロストークを最小限に抑え、電気的性能を最適化できているかどうかがもっとも重要なポイントです。設計ルール（DRC）に適合することを前提としながらも、将来の量産化を見越して、効率的な製造が可能な設計ができているかどうかもPCBレイアウトの良し悪しを左右するポイントでしょう。

高出力部品からは発熱しやすく、これが性能の低下や故障を招く原因となるため、十分な熱管理を施したPCBレイアウトができているかどうかにも注目すべきです。また、必要以上の基板層数や高価な材料の使用を避け、コストと性能のバランスが取れたPCBレイアウトも求められます。

PCBレイアウトの基本ルール

PCBレイアウトには、性能や製造の実現可能性を確保するために守るべき基本ルールがあります。以下のポイントは、徹底した設計ルールチェック（DRC）により、遵守できているかどうかの確認が必要なものです。

＜PCBレイアウトの基本ルール＞

• 最小線幅の確保
• 部品配置の最適化
• グラウンドプレーン（GNDプレーン）の設計
• ビアとスルーホールの管理

メーカーが定めた仕様に基づき、配線の幅や部品間の間隔を確保することが、もっとも基本的なルールです。そのルールを前提として、アナログとデジタル回路を分離するなど部品配置の最適化を行い、ノイズ干渉を防ぐなどの対策が求められます。

ノイズ低減やリターン経路を確保するためには、グラウンドプレーンの設計も基本ルールと考えなければなりません。また、ビア（プリント基板に開ける穴）やスルーホール（内壁に銅メッキを施した穴）を最適化して、信号の劣化や製造コストの増加を抑えることもポイントです。

これらの基本ルールを遵守することにより、設計ミスを減らし、信頼性の高い基板を製造できます。基本ルールを満たしているか、あるいは違反しているかを判断するためには、CADツールなどのDRC機能を活用することが一般的です。

効率的なPCBレイアウト設計に必要なこと

効率的なPCBレイアウト設計には、適切なツールの選定や、検証手法の確立が欠かせません。特に重要なのは次の3点です。

＜効率的なPCBレイアウト設計に必要なこと＞

• PCBレイアウトツールの選定・活用
• 自動配線ツールのメリットと注意点の理解
• レイアウトのテストと検証手法の確立

それぞれのポイントを確認しておきましょう。

PCBレイアウトツールの選定・活用

効率的なPCBレイアウトの実現には、適切な設計ツールの選定・活用が不可欠です。PCBレイアウト設計においては、次のようなCADツールが使われています。

＜主なPCBレイアウトツール＞

• Altium Designer
• Cadence Allegro
• KiCad

これらのツールは、DRCやシミュレーション機能を備えている場合が多く、設計ミスを素早く発見できます。また、ライブラリ管理機能を活用すると部品データを簡単に再利用でき、設計時間を短縮することも可能です。ツールを選定する際は、プロジェクトの規模や予算、チームのスキルレベルを考慮することがポイントになります。

自動配線ツールのメリットと注意点の理解

自動配線ツールとは、配線作業を効率化するための機能です。設計時間を短縮できることに加えて、一貫した配線パターンを生成できることが、自動配線ツールを活用するメリットです。特に、大規模な基板制作や、複雑な配線が必要な場合に役立つでしょう。

ただし、ノイズに敏感なアナログ回路を使用する場合は、自動配線では最適な経路を選択できない可能性があります。そのため、重要な信号線は手動で配線する必要があることが注意点です。

レイアウトのテストと検証手法の確立

設計完了後のテスト・検証は、PCBレイアウトの品質を確保するために不可欠です。主な検証手法が3つあります。

＜主な検証手法＞

• シミュレーション
• プロトタイプテスト
• DRCチェック

発熱の評価や動作確認、設計ルール違反の検出といった検証を進めることにより、設計の改善点を洗い出せます。

まとめ

PCBレイアウトは、品質や作業効率の向上、そしてコスト削減を実現するための重要な工程です。基本ルールを遵守することにより、高品質かつ信頼性の高い基板を設計できます。ツールの選定・活用や、レイアウトのテスト・検証を行うことが、効率的なレイアウト設計を実現するコツです。
