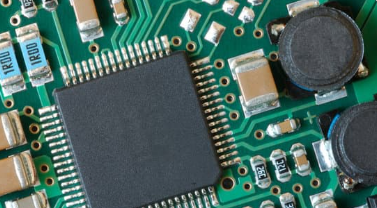

1. プリント基板製造の概要と基板の役割

プリント基板の製造は、設計データをもとに材料を加工し、銅箔パターンを形成して電気的に接続された回路基板を作り上げる工程です。高精度・高信頼性が求められるため、各工程で厳密な品質管理が行われます。

製造全体を通して重要なのは、「設計データの精度」「材料の選定」「加工条件の安定」「検査による品質保証」です。これらのどれか一つでも不十分であれば、基板の性能や寿命に大きな影響を与えます。また、環境対応（RoHS・REACHなど）や静電気（ESD）対策も、現代の製造現場では欠かせない要素です。

プリント基板の製造は、単なる工程の積み重ねではなく、設計・材料・設備・品質管理が一体となって成り立つ総合技術です。各工程での精度と安定性を追求することで、信頼性の高い製品づくりが実現します。

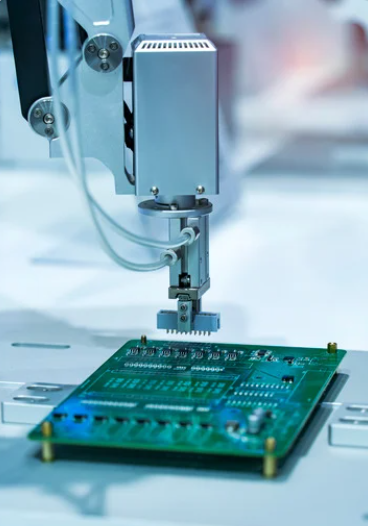

1-2. プリント基板の役割

プリント基板は、電子機器の性能と 信頼性を支える重要な役割を持ちます。まず、電子部品を正確な位置に固定し、衝撃や振動から守る機械的支持の機能。次に、銅配線を通じて電気信号を伝える配線機能。さらに、グラウンド設計や層構成によりノイズを抑制し、安定した動作を保つ電気的安定化。そして、設計データに基づき大量生産を可能にする生産効率化と品質の均一化があります。これらの要素が組み合わさることで、電子機器は高性能かつ安定して動作します。

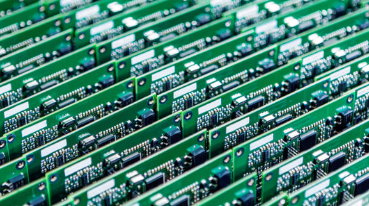

2. プリント基板の製造から検査までの流れ

プリント基板の製造は、単なる材料加工ではなく、設計データの受け渡しから製造・検査までを一貫して管理する精密な工程です。ここでは、その基本的な流れと、製造時に押さえるべきポイントを紹介します。

2-1. 設計データの受け渡し

製造の第一歩は、設計データの受け渡しです。設計者が回路設計を終えると、基板メーカーに「ガーバーデータ」や「ドリルデータ」などの製造用データを渡します。これには配線パターン、層構成、穴径、外形寸法、部品位置などの情報が含まれています。

受け取ったメーカー側では、これらのデータを解析し、実際の製造ラインで再現可能かどうかをチェックします。銅箔の最小線幅やパッド間隔、ドリル径などが規格に合っているか、設計ミスがないかを確認する「データ検証（DFMチェック）」が重要です。この段階で問題を見つけ、設計者とすり合わせを行うことで、後のトラブルを防ぎます。

2-2. 基板製造工程

データ確認が完了すると、いよいよ基板の製造工程に入ります。

製造はおおむね以下のステップで進行します。

1. 材料準備絶縁体（主にガラスエポキシ材）に銅箔を貼ったベース材を用意します。
2. パターン形成（エッチング）感光膜を使って設計データ通りの配線パターンを露光し、不要な銅箔を薬品で除去します。これにより、信号を通す配線が形成されます。
3. ドリル加工・めっき層間をつなぐための穴（スルーホール）をドリルで開け、銅めっきを施して導通させます。多層基板では特に精度が重要です。
4. ソルダーレジスト塗布基板表面に緑色や黒色の保護膜を塗布し、不要な部分へのはんだ付けや酸化を防ぎます。
5. シルク印刷部品番号や極性マーク、会社ロゴなどを白インクで印刷します。組立時の視認性や保守性を高める工程です。
6. 表面処理部品実装時のはんだ付け性を向上させるため、表面に処理を行います。代表的なものに、金メッキ（ENIG）、無電解はんだ、OSP処理などがあります。

2-3. 検査工程

基板が完成したら、外観・電気の両面から検査が行われます。主な検査内容は次の通りです。

• 外観検査（AOI：自動光学検査）カメラで撮影し、パターン欠けや短絡、異物付着などを自動検出します。人の目では見逃す微細な欠陥も見つけられます。
• 導通検査（フライングプローブテスト）針状のプローブを使い、各配線間の導通・断線・ショートを検査します。特に多層基板では欠かせない工程です。
• 寸法・穴径検査機械的な精度も確認し、ドリル位置ズレや外形誤差を測定します。

これらの検査を通過した基板のみが、最終的に部品実装工程へと進みます。検査の精度が高いほど、不良品の流出を防ぎ、電子機器全体の信頼性が高まります。

3. プリント基板の製造工程

プリント基板の製造は、精密な工程の積み重ねによって高品質な電子回路基板を生み出すプロセスです。ここでは、材料準備から表面処理までの主な8つの工程を順を追って説明します。

3-1. 材料準備

製造の第一歩は、使用する基材の選定と準備です。主にガラスエポキシ樹脂（FR-4）が使われ、銅箔が両面または片面に貼り付けられた状態で供給されます。製品の用途や性能要件に応じて板厚・銅厚・絶縁層の種類を選定します。材料の品質が基板全体の信頼性を左右するため、異物や湿気を防ぐ管理も重要です。

3-2. 内層回路設計

多層基板では、外層を形成する前に**内層（内部の回路層）**を作成します。設計データに基づき、感光性ドライフィルムを銅箔に貼り付け、露光・現像によって配線パターンを形成します。その後、不要な銅箔をエッチングで除去し、必要な配線のみを残します。最後に、酸化防止処理を施して回路面の腐食を防ぎます。

3-3. 積層・プレス

内層回路が完成したら、絶縁層（プリプレグ）と外層銅箔を積み重ねてプレス加工します。高温・高圧で圧着することで、一体化された多層基板が形成されます。この工程では、各層の位置ずれ（レジストレーション誤差）を防ぐため、精密なアライメントが求められます。積層品質が不十分だと、後工程で剥離や信号劣化の原因になります。

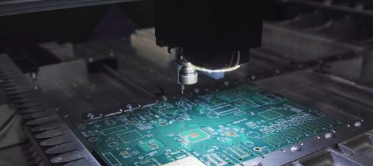

3-4. 穴あけ（ドリル）

続いて、部品実装や層間接続のための**スルーホール（貫通穴）**をドリルで加工します。最近では、レーザーによる微細なビアホール形成も一般的です。穴の位置精度はミクロン単位で管理され、わずかなズレでも回路の断線やショートにつながるため、機械精度の高い設備が必要です。

3-5. メッキ・スルーホール形成

ドリルで開けた穴の内壁に銅をめっきして、層間を導通させる工程です。まず、無電解銅めっきで薄い導電層を作り、その上から電解銅めっきで厚みを持たせます。この工程により、上下層の配線が電気的に接続されます。めっきの厚みや均一性は、信頼性に大きく関わるため、管理が厳重に行われます。

3-6. 外層回路形成

次に、プリント基板の最表面となる外層の配線パターンを形成します。内層と同様に感光フィルムを使用し、露光・現像・エッチングによって配線を作ります。外層では特に高精度な配線が求められるため、フォトレジスト工程や現像条件の最適化が重要です。これにより、電気信号の伝達性能が確保されます。

3-7. ソルダーレジスト・シルク印刷

完成した配線を保護するために、ソルダーレジスト（絶縁保護膜）を塗布します。これにより、はんだブリッジやショートを防止し、耐湿性や絶縁性を高めます。その後、部品番号や基板名などをシルク印刷で表示します。これらは組立工程での識別やメンテナンスに役立ちます。

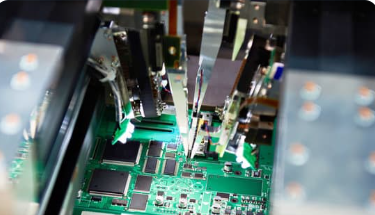

3-8. 表面処理

最後に、部品実装時のはんだ付け性を高めるため、表面処理を行います。代表的な方法には、無電解ニッケル金めっき（ENIG）、はんだレベラー処理（HASL）、有機保護膜（OSP）などがあります。使用する部品や実装方法に応じて最適な処理が選択されます。表面処理が完了すると、基板は実装・検査工程へと移行します。

このように、プリント基板は数十にも及ぶ工程を経て高精度に仕上げられます。各工程の精度と管理が、電子機器の性能と信頼性を大きく左右するのです。

プリント基板製造工程一覧表

工程	工程名	主な作業内容	重要ポイント
3-1	材料準備	・基材（FR-4など）の選定<br>・銅箔付き基板の準備<br>・板厚・銅厚・絶縁層の選定	・材料品質が基板全体の信頼性を左右<br>・異物・湿気管理が重要
3-2	内層回路設計	・感光性ドライフィルムの貼付<br>・露光・現像によるパターン形成<br>・不要な銅箔のエッチング除去<br>・酸化防止処理	・多層基板の内部回路層を形成<br>・配線パターンの精度確保
3-3	積層・プレス	・絶縁層(プリプレグ)と外層銅箔を積層<br>・高温・高圧で圧着<br>・多層基板の一体化	・位置ずれ(レジストレーション誤差)防止<br>・精密なアライメント必須<br>・剥離・信号劣化の防止
3-4	穴あけ(ドリル)	・スルーホール(貫通穴)の加工<br>・レーザーによる微細ビアホール形成	・ミクロン単位の位置精度管理<br>・断線・ショート防止
3-5	メッキ・スルーホール形成	・穴内壁への銅めっき<br>・無電解銅めっき→電解銅めっき<br>・層間導通の確保	・めっき厚みと均一性の管理<br>・層間接続の信頼性確保
3-6	外層回路形成	・最表面の配線パターン形成<br>・感光フィルム使用<br>・露光・現像・エッチング	・高精度配線の要求<br>・フォトレジスト工程の最適化<br>・電気信号伝達性能の確保
3-7	ソルダーレジスト・シルク印刷	・絶縁保護膜(ソルダーレジスト)の塗布<br>・部品番号・基板名のシルク印刷	・はんだブリッジ・ショート防止<br>・耐湿性・絶縁性向上<br>・組立・メンテナンス時の識別
3-8	表面処理	・はんだ付け性向上のための処理<br>・ENIG(無電解ニッケル金めっき)<br>・HASL(はんだレベラー)<br>・OSP(有機保護膜)	・部品や実装方法に応じた処理選択<br>・実装工程への準備完了

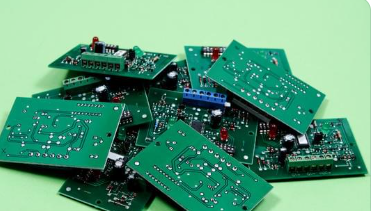

4. プリント基板を製造するときのポイント

プリント基板は、電子機器の心臓部ともいえる重要な部品です。その製造には、設計段階から最終検査まで多くの工程が関わり、それぞれに注意すべきポイントがあります。ここでは、高品質な基板を作るために押さえておくべき7つの重要ポイントを紹介します。

4-1. 設計データの正確性を確保する

製造品質の第一歩は、設計データ（ガーバーデータやドリルデータ）の精度です。寸法ズレや層構成の不一致、ネットリストの不整合があると、実際の基板が設計通りに動作しません。データを渡す前に、設計側でDRC（Design Rule Check）やDFM（Design for Manufacturability）を実施し、製造に適したデータかを確認することが重要です。また、メーカーごとに対応できる線幅や穴径の最小値が異なるため、事前に仕様確認を行うことでトラブルを防げます。

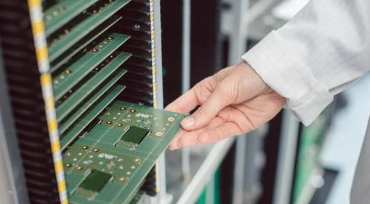

4-2. 材料の選定が品質を左右する

基板の特性は、使用する**材料（基材・銅箔・プリプレグなど）**によって大きく変わります。一般的なFR-4材はコストと性能のバランスに優れますが、高周波対応には低誘電率の材料（例：PTFE系、ロジャース材など）が必要です。また、耐熱性や吸湿特性も用途によって選定基準が異なります。材料選定を誤ると、反りや層間剥離、信号劣化といった問題につながるため、用途・周波数・環境条件を踏まえた選定が不可欠です。

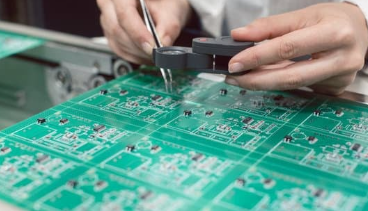

4-3. 層構成とパターン設計の工夫

多層基板では、層構成のバランスが非常に重要です。信号層・電源層・グラウンド層を適切に配置することで、ノイズ抑制や信号整合性が向上します。配線設計では、クロストークを避けるための配線間隔の確保や、インピーダンス制御が求められます。また、電流容量の大きいパターンには十分な銅厚を持たせることもポイントです。設計時から製造側と相談し、構造的に安定したレイヤースタックを決めることが成功の鍵です。

4-4. 穴加工・メッキの精度に注意

スルーホールやビアホールは、層間の電気的接続を担うため、穴加工とメッキの精度が極めて重要です。ドリルの摩耗やズレは導通不良の原因となるため、加工精度±0.05mm以下が求められることもあります。メッキ工程では、穴内壁に均一な銅厚を確保することがポイントです。特に高多層基板では、メッキの密着性と均一性が信頼性を左右します。製造段階での工程管理が欠かせません。

4-5. 表面処理の選定

表面処理は、部品実装時のはんだ付け性や長期信頼性に直結します。代表的な処理には、HASL（はんだレベラー）、ENIG（無電解ニッケル金めっき）、OSP（有機保護膜）、銀めっきなどがあります。コスト・実装方法・保管期間によって最適な処理が異なるため、用途に合わせた選択が重要です。たとえば、微細パッドが多いBGA実装では、平坦性に優れたENIGが好まれます。

4-6. 検査工程の重要性

完成した基板は、外観・導通・絶縁など多くの検査工程を経て出荷されます。代表的な検査には、AOI（自動光学検査）やフライングプローブ検査があります。これらにより、微小な断線・ショート・位置ズレを早期に発見できます。さらに、量産前には試作段階での信頼性試験（熱衝撃試験や耐湿試験）を行うことで、後工程の不良を防ぐことができます。

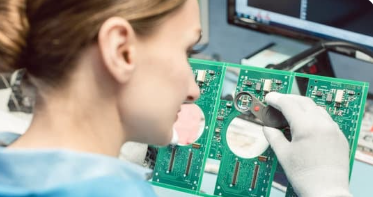

4-7. 製造メーカーとの連携が成功の鍵

プリント基板製造では、設計者と製造メーカーの密な連携が最も重要です。製造現場では、設計意図を正確に理解し、実現可能な形に落とし込む必要があります。特に高密度・高周波・高多層基板では、仕様のすり合わせや試作段階でのコミュニケーションが品質を左右します。問題が発生した際も、原因の共有と迅速なフィードバック体制が不可欠です。信頼できるメーカーと長期的なパートナーシップを築くことが、安定した製造を実現します。

5. まとめ

プリント基板（PCB）は、電子機器の心臓部ともいえる重要な存在です。電気信号を正確に伝達し、電子部品を安定して保持するという役割を担いながら、製品全体の性能・信頼性・コストに大きな影響を与えます。そのため、基板の設計から製造、検査に至るまでのすべての工程が密接に関係し、どの段階においても高い精度と管理が求められます。

製造の流れとしては、まず設計データを受け取り、材料選定・内層形成・積層・穴あけ・メッキ・外層形成・表面処理などの工程を経て完成します。各工程は微細な条件管理のもとで進められ、わずかなズレや不備が最終製品の不良につながるため、品質管理と工程間の連携が不可欠です。さらに、完成後の検査工程では外観・導通・絶縁などを多角的に確認し、確実な品質を保証します。

高品質な基板を製造するためのポイントとしては、まず設計データの正確性と、製造仕様に合った設計ルールの適用が重要です。次に、製品の用途や使用環境を踏まえた材料選定、層構成の最適化、加工精度の確保、表面処理の選定、そして最終検査の徹底が欠かせません。どれか一つの工程が欠けても、最終的な性能や信頼性が損なわれる可能性があります。

また、設計者と製造メーカーの間のコミュニケーションも、成功の大きな要因です。設計段階から製造現場と情報共有を行うことで、量産性・歩留まり・コストの最適化が可能となります。特に高多層・高密度・高周波基板では、設計上の工夫と製造技術の両立が求められるため、メーカーとの協働体制が品質を大きく左右します。

総じて、プリント基板製造とは単なる「基板を作る作業」ではなく、設計・材料・加工・検査・連携のすべてが一体となった技術の集合体です。各工程における細かな配慮と技術的工夫の積み重ねが、最終製品の信頼性を支えています。これらを理解し、適切な判断と連携を重ねることが、優れた電子製品を生み出すための鍵といえるでしょう。
