1.回路図とは

回路図とは、電気や電子のしくみをわかりやすく絵で表したものです。

例えば、電気がどこから流れて、どの部品を通って、どこへ向かうのかを、記号(マーク)と線を使って表しています。

回路図には抵抗やコンデンサ、LEDやスイッチなどの部品が決まった記号で描かれ、それぞれが線でつながっています。

線は「電気が流れる道」を表しています。

回路図を見ることで、どんなしくみで電気が流れているのか、どんな働きをする回路なのかがひと目で分かります。

また、電気のしくみを考えたり、機械を作ったり治したりするときにも、とても大切な図です。

回路図は「部品がどうつながっているか」を見るためのもので、実際にどこに部品が置いてあるかはあまり気にしません。

部品の配置や形は、後で作る「基板レイアウト図」に任せます。

2.回路記号とは

回路記号とは、電子回路を図で表すときに使われる「部品マーク」のことです。

電子回路にはたくさんの部品が使われますが、それを図面に描くとき、毎回本物の形を描いていては分かりづらく、時間もかかってしまいます。

そこで部品ごとに決められた記号(シンボル)を使って、誰でも同じように理解できるようにしたのが「回路記号」です。

回路記号を使うと、部品の名前や役割を簡潔に示すことができ、回路図を読む・作る・伝えるための共通の「言語」として機能します。

この記号は世界共通のルール(JISやIEC)に基づいており、電子機器の設計や修理、学習にも欠かせないものです。

主な回路記号として、以下のものが挙げられます。

電源(直流電源)

電源は、電子回路に電気を供給するための出発点となる部分です。

回路記号ではプラス(＋)とマイナス(－)の記号や、長い棒と短い棒を組み合わせた形で表します。

たとえば、乾電池やUSB電源のように、一定の方向で電気を流す「直流電源(DC)」を示すのによく使われます。

グランド(GND:接地)

グランドとは、電子回路の中で「電源0Vの基準」となる場所を表します。

すべての電流は、回路を通って最終的にこのグランドへ戻ってくる仕組みになっています。

回路記号では、下向きの三角形や横線が何本も重なったような形で描かれます。

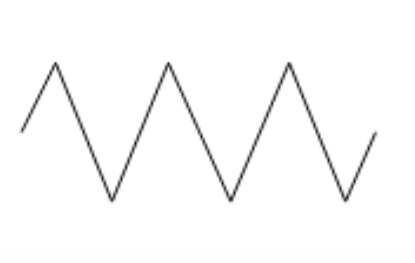

抵抗(Resistor)

抵抗は、電気の流れを弱くする(制限する)ための部品です。

回路記号では、ギザギザの線や長方形で表され、「R1」「R2」などと番号がつけられます。

LEDなどの部品に適切な電流を流すために、回路の中で重要な役割を果たします。

コンデンサ(Capacitor)

コンデンサは、一時的に電気をためたり放したりすることができる部品です。

ノイズを取り除いたり、電源を安定させたりするためによく使われます。

記号は、2本の平行な線(極性なし)や、片方がカーブした線(極性あり)で描かれます。

ダイオード(Diode)

ダイオードは、電気を一方向にだけ流す性質をもつ部品です。

記号は三角と縦棒を組み合わせた形で、電気の流れる向きがわかるようになっています。

主に逆流を防ぐためや、電源回路の保護に使われます。

LED(発光ダイオード)

LEDは、電気が永ると光るダイオードの一種です。

記号はダイオードの記号に「光の矢印」を加えた形であらわされます。

表示ランプや信号の可視化などで、光で状態を知らせるためによく使われます。

スイッチ(Switch)

スイッチは、電気の流れをオン・オフで切りかえる部品です。

記号は開いたドアのような形で表されます。

ボタンやスライド式など、種類はさまざまですが、役割はどれも「回路を開閉すること」です。

トランジスタ(Transistor)

トランジスタは、弱い電流で強い電流をコントロールしたり、電気記号を増幅したりする部品です。

記号は丸の中に矢印があるような形で、NPN型やPNP型などの種類によって向きが変わります。

ICとは、たくさんの電子部品が1つにまとめられた高機能な部品のことです。

IC(集積回路)

スイッチ回路やアンプ回路など、幅広く使われます。

記号は四角い箱のように描かれ、ピン番号(足の番号)が記されています。

たとえばタイマーICやマイコンなど、1つのICで複雑な処理ができます。

接続点と交差点

回路図では、線(配線)が交わることがありますが、⚫️(黒丸)がある場合は接続されていることを示し、⚫️がない場合は公差しているだけことを表します。

この違いを見分けることは、正しく回路を理解する上でとても重要です。

3.回路図を読むときのルール

回路図を正しく読み取ることは、電子回路の設計・製作を理解することにおいて非常に重要なスキルです。

部品の配置や配線の様子を正確に把握することで、回路の動作をイメージでき、設計ミスやトラブルを防ぐことにも繋がります。

ここでは、回路図を読む際に守るべき基本的なルールと、その理由について詳しく説明します。

ルール1｜電気の流れは「上から下」「左から右」が基本

回路図では、多くの場合、電源(＋側)を図の上部に、グランド(GNDや－)を下部に配置します。

また、信号の流れや動作の順序も、左から右へ進むように描かれていることが一般的です。

このように配置することで、電気の流れや動作の過程が視覚的に自然な順番で読み取れるようになり、回路全体の理解がしやすくなります。

ルール2｜各部品の記号(シンボル)とその意味を理解する

回路図では、抵抗、コンデンサ、ダイオード、トランジスタ、ICなど、さまざまな電子部品が専用の記号であらわされています。

これらの記号はJISやIECなどの規格に基づいて決められており、回路図を読むうえではその意味を正しく理解しておく必要があります。

記号の横には「R1」「C2」「D3」のように番号がついており、同一種類の部品が複数使われている場合の識別に役立ちます。

ルール3｜配線の接続と交差を正しく見分ける

回路図では、部品同士をつなぐ線(ワイヤー)が描かれていますが、その交差点に⚫️(黒丸)があるかどうかで意味が変わります。

⚫️あり→線同士が接続されている

⚫️なし→線は公差しているだけでつながっていない

この区別を誤ると、まったく違う回路として理解してしまうため、線の接続状態を正しく見分けることは非常に大切です。

ルール4｜電源とグランド(GND)をまず探す

回路をよむときには、まず電源(VCC、VDDなど)とGND(接地)の位置を確認しましょう。

これらは電流の出発点と終点にあたるもので、電気の流れや信号の向き、動作の基準になります。

電源とGNDを基準に、部品がどのように接続されているかをたどっていくことで、回路全体の構造が見えてきます。

ルール5｜回路をブロック単位で分けて考える

複雑な回路図は、いきなり全体を読み取るのは難しいことがあります。

そのため、回路を昨日ごとに「ブロック(かたまり)」として分けて考えるのが効果的です。

例えば、電源ブロック、入力信号ブロック、増幅ブロック、出力ブロックなどに分解して、それぞれの役割を理解していきましょう。

➀電気ブロック：回路全体にエネルギーを供給する

電源ブロックは、回路全体のエネルギー源として機能します。

このブロックでは、電池やアダプター、USB電源などから電圧を取込、それを回路内で安定して使えるように調整します。

多くの場合、電源ブロックには「電圧レギュレータ」と呼ばれる部品が含まれ、出力電圧を一定に保つ役割を果たします。

また、電源ラインに混入するノイズを除去するためのコンデンサや、逆接続を防ぐための保護用ダイオードも重要も構成要素です。

このように、電源ブロックは全ての回路が正しく動作するための心臓部として不可欠な存在です。

②入力ブロック：外からの情報を受け取る窓口

入力ブロックは、スイッチやセンサーなどを通じて外部の状態や操作を受け取り、電気信号として回路に伝える役割を持ちます。

例えば、ユーザーがボタンを押す。周囲の温度が変化する、光が当たるといった出来事を、電圧や電流として回路に取り込むのです。

このブロックには、信号を安定させるためのプルアップ抵抗や、スイッチのチャタリング(ガタガタした誤動作)を防ぐ回路なども含まれます。

つまり、入力ブロックは「外部と回路をつなぐ橋渡し」のような存在であり、外の出来事を電子的に読み取る役割を果たしています。

③増幅・制御ブロック：信号を判断・操作する頭脳

増幅・制御ブロックは、入力から得た信号を処理し、その結果に応じて出力を決める頭脳にあたる部分です。

このブロックには、電気信号を強くするためのトランジスタやオペアンプ、信号の論理を処理するロジック回路、さらには高度を判断を行うマイコン(マイクロコントローラ)などが含まれます。

ここでは、たとえば「ある条件を満たしたらLEDを点灯させる」といったような条件判断や出力の制御が行われます。

入力された信号がそのまま出力に渡されるのではなく、必要に応じて強められたり、デジタル処理されたりするのがこのブロックの特徴です。

④出力ブロック：回路の動作を外に伝える

出力ブロックは、処理された信号を人間がわかる形や、他の装置に伝えられる形に変換する部分です。

例えば、LEDを光らせる、ブザーを鳴らす、モーターを回すといった「目に見える」「音がする」「動きがある」動作がこのブロックの役割です。

ここでは、信号を物理的なアクションに変えるため、トランジスタやリレーなどのスイッチング素子が用いられることもあります。

つまり、出力ブロックは回路の結果を外に示すための出口として機能しているのです。

ルール6｜ICやトランジスタなどの複雑な部品はピン番号に注目

IC(集積回路)やトランジスタは、複数の端子を持ち、端子ごとに異なる機能を果たします。

回路図では、それぞれのピンが線で他の部品につながっていますが、その役割を理解するためにはピン番号とデータシートを照らし合わせることが大切です。

特にICは、入力、出力、電源、GNDなどが明確に分かれており、間違えると回路が正しく動作しません。

ルール7｜信号や動作の流れをイメージする

記号や配線のつながりだけでなく、「実際にどのような順序で信号が伝わり、回路が動くのか」を頭の中でシミュレーションしてみましょう。

例えば、「ボタンが押されたら信号が入力され、トランジスタがオンになり、LEDが点灯する」といったように、動作の流れを追いながら回路を読むことで、より深い理解が得られます。

ルール8｜極性のある部品の向きに注意する

ダイオード、LED、電解コンデンサ、トランジスタなどには極性(＋と－の向き)があります。

回路図では、記号の向きや矢印の方向で極性が示されているため、それを読み違えると逆流や破損の原因になります。とくにLEDなどは極性が逆だと光らないため、向きの確認は重要なポイントです。

まとめ

回路図は、電気や電子のしくみを目で見て理解するための「道しるべ」です。

回路記号を正しく読み取り、それぞれの部品の役割や信号の流れをつかむことで、回路の構造が自然と見えてくるようになります。

重要なのは、単に記号を覚えることではなく、部品どうしがどのようにつながり、どのように動作しているのかをイメージしながら読むことです。

そのためには、電源やGNDを基準に回路全体を捉え、ブロックごとに整理し、信号の流れや動作の順序を頭の中で追ってみることが大切です。

回路図を読む力は、電子工作や機械の修理、さらには設計や開発においても必ず役に立ちます。

基本をしっかりと理解しておけば、より複雑な回路でも、仕組みを見抜き、自信を持って扱えるようになるでしょう。
